PPA-CF · PPS-CF · PET-CF

Oglekļa šķiedras 3D druka

Stingras detaļas, kas strādā siltumā, pie eļļas un ķimikālijām. Drukājam no PPA-CF, PPS-CF un PET-CF, no vienas detaļas līdz partijai.

3D druka kopš 2019

Mums uzticas

  • Elektronikas un datorzinātņu institūts (EDI)
  • Kuldīgas novada pašvaldība
  • Xometry
“Ļoti ātrs un kvalitatīvs pasutījūma izpildījums.” Dmitrijs · Google atsauksme · Visas atsauksmes →

Kāpēc izvēlēties oglekļa šķiedru?

Jūsu detaļa būs stingra un saglabās formu siltumā. Oglekļa šķiedras filaments ir tehniskā plastmasa ar iejauktām īsām oglekļa šķiedrām, tāpēc to izvēlas funkcionālām detaļām: kronšteiniem, stiprinājumiem un detaļām, kas strādā pie iekārtām.

PPA-CF, PPS-CF un PET-CF drukājam vienuviet, un PPS-CF Latvijā piedāvā reti kurš. Tā materiālu izvēlamies pēc Jūsu detaļas, nevis pēc tā, kas ir plauktā.

Visi trīs ir starp mūsu 8 populārākajiem materiāliem. Parasti detaļa ir izdrukāta 2-5 darba dienās pēc apmaksas.

PPA-CF, PPS-CF vai PET-CF: kuru izvēlēties

PPA-CF ir stingrākais no mūsu materiāliem. Izvēlieties to, ja detaļa nes slodzi un nedrīkst locīties: kronšteiniem, sviru un mehānisma detaļām, arī siltumā. PPS-CF ir tad, kad galvenais ir karstums, eļļas vai ķimikālijas, piemēram, detaļām pie dzinējiem, sūkņiem un karstām iekārtām. PET-CF ir stingrs un stabils, maz uzsūc mitrumu un maksā mazāk nekā PPA-CF, tāpēc der nesošām detaļām, kam nevajag augstāko karstumizturību.

Ja korpusam pie elektronikas svarīgāk, lai materiāls pats nodziest, der liesmu slāpējoša 3D druka no PC FR. Lielām, vieglām āra detaļām der ASA 3D druka.

Melns PPA-CF spārna turētājs ar metāla kronšteinu uz automašīnas aizmugures Oglekļa šķiedra
PPA ar oglekļa šķiedru

PPA-CF

Stingrākais no mūsu materiāliem. Mehānikai, kronšteiniem un detaļām, kas strādā siltumā.

Stiepes izturība
168 ± 4 MPa
Lieces modulis
9 860 ± 480 MPa
Siltumdeformācijas temperatūra (1,8 MPa)
196 °C
Blīvums
1,25 g/cm³

Ražotāja datu lapas vērtības: stiepe un lieces modulis slāņu plaknē (ISO 527, ISO 178), siltumdeformācijas temperatūra pie 1,8 MPa (ISO 75), blīvums (ISO 1183).

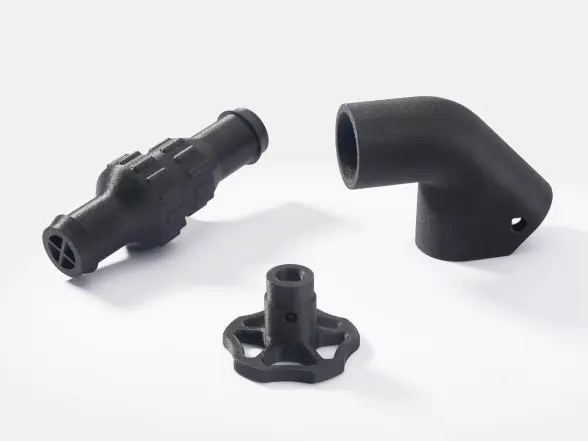

Trīs melnas PPS-CF detaļas: caurules savienojums, līkums un rokrats Oglekļa šķiedra
PPS ar oglekļa šķiedru

PPS-CF

Karstumam, ķimikālijām un eļļām. Detaļām pie dzinējiem, sūkņiem un karstām iekārtām.

Stiepes izturība
87 ± 5 MPa
Lieces modulis
7 160 ± 280 MPa
Siltumdeformācijas temperatūra (1,8 MPa)
235 °C
Blīvums
1,26 g/cm³

Ražotāja datu lapas vērtības: stiepe un lieces modulis slāņu plaknē (ISO 527, ISO 178), siltumdeformācijas temperatūra pie 1,8 MPa (ISO 75), blīvums (ISO 1183).

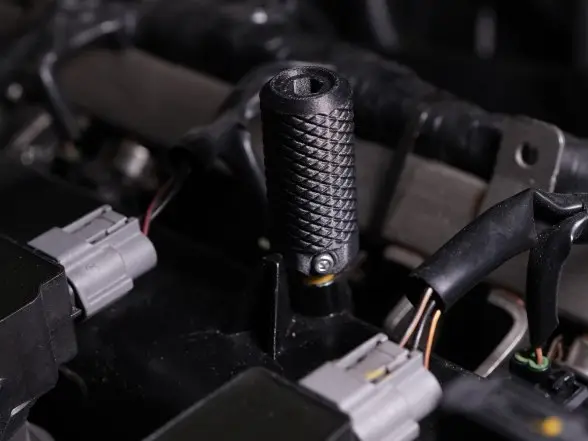

Melna rievota PET-CF detaļa starp kabeļiem motora nodalījumā Oglekļa šķiedra
PET ar oglekļa šķiedru

PET-CF

Stingrs un stabils, maz uzsūc mitrumu. Slodzēm un siltākai videi par zemāku cenu nekā PPA-CF.

Stiepes izturība
74 ± 6 MPa
Lieces modulis
5 320 ± 270 MPa
Siltumdeformācijas temperatūra (1,8 MPa)
182 °C
Blīvums
1,29 g/cm³

Ražotāja datu lapas vērtības: stiepe un lieces modulis slāņu plaknē (ISO 527, ISO 178), siltumdeformācijas temperatūra pie 1,8 MPa (ISO 75), blīvums (ISO 1183).

Kam der oglekļa šķiedras detaļas

Detaļām, kurām PLA vai PETG ir par mīkstu vai neiztur karstumu.

  • Melns 3D drukāts stūra kronšteins ar skrūvju caurumiem

    Kronšteini un stiprinājumi

    Stingri kronšteini, kas nes slodzi un neizliecas.

  • Melna 3D drukāta montāžas šablona plāksne ar sešstūra ligzdām

    Šabloni un fiksatori

    Montāžas šabloni un fiksatori ražošanai, kas saglabā formu un izmērus.

  • Melns 3D drukāts korpuss ar ventilācijas spraugām un skrūvju izciļņiem

    Detaļas pie karstuma un eļļas

    Korpusi, vāki un savienojumi pie dzinējiem, sūkņiem un iekārtām.

  • Caurules skava no melna PETG uz pieskrūvējamas pamatnes

    Skavas un turētāji

    Skavas un turētāji, kur svarīga stingrība.

Kā mēs drukājam ar oglekļa šķiedru

Lai detaļa sasniegtu materiāla izturību, filamentu pirms drukas izžāvējam: oglekļa šķiedras filamenti uzsūc mitrumu no gaisa, un mitrs filaments dod vājāku detaļu. Detaļu novietojam pēc slodzes, jo pāri slāņiem FDM detaļa ir vājāka nekā gar tiem. Ja zināt, no kuras puses nāk spēks, norādiet to pieprasījumā.

  • Lielākā oglekļa šķiedras detaļa: 340 x 320 x 340 mm. Lielāku sadalām daļās.
  • Precizitāte: ±0,5 % no izmēra, bet ne mazāk kā ±0,5 mm.
  • Faili: STEP, STP, STL, 3MF un OBJ. Nav faila? Der arī foto ar izmēriem.

Katru cenu sagatavo cilvēks pēc izmēra, drukas laika, daudzuma un materiāla. Viņš pārbauda failu un darba dienās atbild aptuveni 3 stundās. Nekas nav jāmaksā, kamēr neapstiprināt piedāvājumu. Kā veidojas cena, redzat lapā Cenas. Ja salūzusi detaļa jāaizstāj, noderēs arī rezerves daļu 3D druka.

Jautājumi par oglekļa šķiedras 3D druku

Par materiāla izvēli, izmēru, izturību un termiņiem.

Neatradāt atbildi? Rakstiet mums

Kā izvēlēties starp PPA-CF, PPS-CF un PET-CF?

PPA-CF ir stingrākais un der mehānikai un kronšteiniem zem slodzes. PPS-CF iztur augstāko temperatūru, ķimikālijas un eļļas. PET-CF maz uzsūc mitrumu un ir lētāka izvēle nesošām detaļām.

Aprakstiet, kur detaļa strādās, un piedāvājumā ieteiksim materiālu.

Kāds ir lielākais oglekļa šķiedras detaļas izmērs?

Līdz 340 x 320 x 340 mm. Lielāku detaļu parasti sadalām daļās, kuras pēc tam savieno.

Kāpēc oglekļa šķiedras detaļa maksā vairāk nekā PETG detaļa?

Materiāls maksā vairāk par gramu, un to drukājam lēnāk. Filamentu pirms drukas izžāvējam, un detaļu orientējam pēc slodzes.

Vai detaļa ir vienlīdz izturīga visos virzienos?

Nē. Datu lapas vērtības ir slāņu plaknē, bet pāri slāņiem FDM detaļa ir vājāka. Tāpēc detaļu novietojam tā, lai galvenā slodze ietu gar slāņiem. Pieprasījumā norādiet, no kuras puses nāk slodze.

Cik ātri varat izdrukāt oglekļa šķiedras detaļu?

PPA-CF, PPS-CF un PET-CF ir starp mūsu populārākajiem materiāliem, tāpēc parasti 2-5 darba dienās pēc apmaksas. Cenu no cilvēka darba dienās saņemsiet aptuveni 3 stundās.

Vai drukājat arī vienu detaļu?

Jā, minimālā daudzuma nav. Sagatavošana ir viena visam pasūtījumam, tāpēc partijā katra detaļa maksā mazāk.

Pastāstiet, kas detaļai jāiztur.

Failu vai foto ar izmēriem un pāris vārdus par slodzi un temperatūru. Cilvēks atbild ar materiālu, cenu un termiņu.
